Trig TY91 / TY92 Kabelsatz, kurz

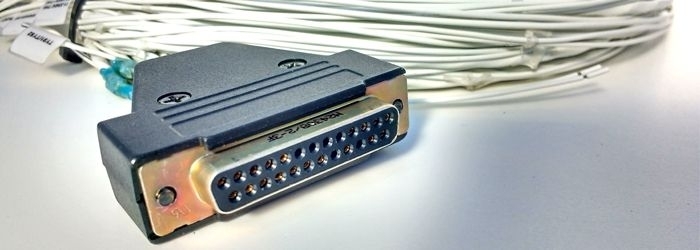

Der Trig TY91 / TY92 Kabelsatz, kurz ist ein vorkonfektionierter Anschlusskabelsatz für die kompakten Flugfunksysteme Trig TY91 und TY92. Er erleichtert die elektrische Installation des Funkmoduls und der TC90-Bedieneinheit und ist insbesondere für Einbauten geeignet, bei denen beide Komponenten relativ nah beieinander montiert werden.

Die Verbindung zwischen dem TY91/TY92-Funkmodul und dem TC90-Bedienteil beträgt bei dieser kurzen Ausführung ca. 1 Meter.

Die übrigen Anschlussleitungen für Stromversorgung, Masse, Audio, PTT und weitere Funktionen besitzen ausreichend Länge für eine typische Cockpitinstallation.

Der Kabelsatz enthält bereits vorbereitete Anschlüsse für Stromversorgung, Masse, Lautsprecher, Intercom, Kopfhörer, Mikrofone, PTT-Tasten, AUX-Audio sowie Step- und Transfer-Tasten.

Alle Audioleitungen sind geschirmt ausgeführt, um Störeinflüsse innerhalb der Avionikinstallation zu minimieren.

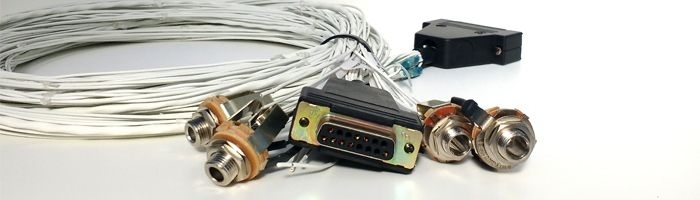

Zusätzlich sind zwei Sätze Kopfhörer- und Mikrofoneinbaubuchsen Bestandteil des Kabelsatzes.

Eigenschaften:

Vorkonfektionierter Kabelsatz

Passend für Trig TY91 und TY92

Kurze Ausführung

TY91/TY92 zu TC90 ca. 1 m

Ideal bei nahe beieinander montiertem Funkmodul und Bedienteil

Vorbereitete Stromversorgung

Masseanschluss

Kopfhörer- und Mikrofonanschlüsse

PTT-Anschlüsse

Intercom-Anschluss

Lautsprecheranschluss

AUX-Audioeingang

Step-/Transfer-Anschlüsse

Geschirmte Audioleitungen

2 Sätze Kopfhörer- und Mikrofoneinbaubuchsen enthalten

Reduziert Installations- und Verkabelungsaufwand

Technische Daten:

Hersteller: Trig Avionics

Ausführung: Radio Wiring Harness Short

Trig Part Number: 01987-00

TY91/TY92 zu TC90: ca. 100 cm

Weitere Anschlussleitungen: ca. 300 cm

Audioleitungen: geschirmt

Ausführung: vorkonfektioniert

Lieferumfang:

Trig TY91 / TY92 Kabelsatz, kurze Ausführung

Anschlussstecker

2 Sätze Kopfhörer- und Mikrofoneinbaubuchsen

Weitere installationsabhängige Komponenten sind, sofern nicht ausdrücklich angegeben, separat erhältlich.

Der Trig TY91 / TY92 Kabelsatz, kurz eignet sich besonders für kompakte Installationen, bei denen Funkmodul und TC90-Bedieneinheit relativ nah zueinander montiert werden. Die vorkonfektionierte Ausführung und die bereits enthaltenen Headsetbuchsen erleichtern eine saubere und zuverlässige Installation.
