Produkte filtern
TRIG
Durchschnittliche Bewertung von 0 von 5 Sternen

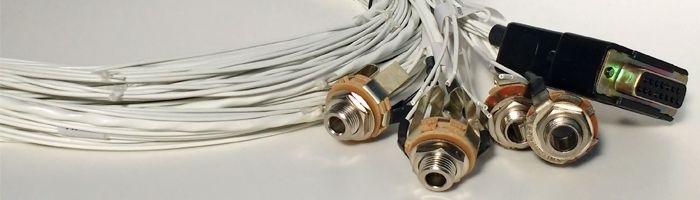

Der Trig TY91 / TY92 Kabelsatz, lang ist ein vorkonfektionierter Anschlusskabelsatz für die kompakten Trig-Flugfunkgeräte TY91 und TY92. Er wurde speziell entwickelt, um die Installation des abgesetzten Funkmoduls und der TC90-Bedieneinheit zu vereinfachen und bietet mit seiner größeren Kabellänge zusätzliche Flexibilität bei der Positionierung der Komponenten im Luftfahrzeug.Die lange Ausführung ist insbesondere dann sinnvoll, wenn das TY91- bzw. TY92-Funkmodul weiter vom Instrumentenbrett entfernt installiert werden soll. Die Verbindung zwischen Funkmodul und TC90-Bedieneinheit besitzt bei dieser Version eine Länge von ca. 3 Metern.Auch die Leitungen für Stromversorgung, Masse, Lautsprecher, Intercom, Kopfhörer, Mikrofone, PTT sowie AUX-Audio sind bereits vorbereitet.Alle Audioleitungen sind geschirmt ausgeführt, um Störeinflüsse innerhalb der Avionikinstallation möglichst gering zu halten.Im Lieferumfang sind außerdem zwei Sätze Kopfhörer- und Mikrofoneinbaubuchsen enthalten. Dadurch eignet sich der Kabelsatz für eine typische Zwei-Platz-Installation mit Pilot und Copilot.Der Kabelsatz wird vorkonfektioniert geliefert und reduziert dadurch den Aufwand gegenüber einer vollständig individuell aufgebauten Verkabelung erheblich.Eigenschaften:Vorkonfektionierter Kabelsatz für Trig TY91 und TY92Lange AusführungIdeal für abgesetzte Installation des FunkmodulsVerbindung TY91/TY92 zu TC90 ca. 3 mVorbereitete Anschlüsse für Stromversorgung und MasseAnschlüsse für Kopfhörer und MikrofonePTT-AnschlüsseAnschluss für externen LautsprecherIntercom-AnschlussAUX-AudioeingangGeschirmte AudioleitungenZwei Sätze Kopfhörer- und Mikrofoneinbaubuchsen enthaltenFür Zwei-Platz-Installationen geeignetReduziert den Installations- und VerkabelungsaufwandPassend für Trig TY91 und TY92Technische Daten:Hersteller: Trig AvionicsAusführung: Radio Wiring Harness LongTrig Part Number: 01988-00Verbindung TY91/TY92 – TC90: ca. 300 cmVersorgungs-/Audio-/PTT-Leitungen: ca. 300 cmAusführung: vorkonfektioniertAudioleitungen: geschirmtLieferumfang:Trig TY91 / TY92 Kabelsatz, lange AusführungAnschlussstecker für das Funkgerät2 Sätze Kopfhörer- und MikrofoneinbaubuchsenWeitere installationsabhängige Komponenten wie Sicherungsautomaten, Antennenkabel oder Antenne sind nicht Bestandteil dieses Kabelsatzes.Der Trig TY91 / TY92 Kabelsatz, lang ist besonders für Installationen geeignet, bei denen das Funkmodul räumlich deutlich vom TC90-Bedienteil getrennt montiert werden soll. Mit ca. 3 m Verbindungslänge, vorkonfektionierten Anschlüssen und bereits enthaltenen Headsetbuchsen erleichtert der Kabelsatz eine saubere und professionelle Installation des TY91- oder TY92-Flugfunksystems.
Durchschnittliche Bewertung von 0 von 5 Sternen
Das Trig TY91 ist ein besonders kompaktes und leichtes VHF/AM-Flugfunkgerät mit 8,33- und 25-kHz-Kanalraster, das speziell für Luftfahrzeuge mit begrenztem Platz im Instrumentenbrett entwickelt wurde. Durch die Trennung von Funkmodul und TC90-Bedieneinheit lässt sich das System besonders flexibel installieren und eignet sich unter anderem für Segelflugzeuge, Motorsegler, Ultraleichtflugzeuge und andere Flugzeuge der Allgemeinen Luftfahrt.Das TY91 arbeitet sowohl mit dem 8,33-kHz- als auch mit dem 25-kHz-Kanalraster und erfüllt damit die entsprechenden Anforderungen für den europäischen Flugfunk.Mit einer HF-Sendeleistung von 6 Watt bietet das TY91 eine leistungsfähige Kommunikationslösung für die meisten Anwendungen in der Allgemeinen Luftfahrt.Ein wesentlicher Vorteil des TY91 ist das zweiteilige Gerätekonzept. Das eigentliche Funkmodul wird getrennt vom Instrumentenbrett an einer geeigneten Position im Luftfahrzeug installiert. Im Cockpit befindet sich lediglich das kompakte TC90-Bedienteil.Dadurch benötigt das Funkgerät nur sehr wenig Platz im Instrumentenbrett. Das TC90-Bedienteil misst lediglich ca. 44 × 63 × 35 mm und kann wahlweise in einem klassischen 57-mm-/2¼-Zoll-Rundinstrumentenausschnitt oder in einem kompakten rechteckigen Panelausschnitt mit nur ca. 43 mm Höhe montiert werden.Das klare und helle Display zeigt gleichzeitig die aktive und die Standby-Frequenz an und ist auf eine gute Ablesbarkeit unter unterschiedlichen Lichtbedingungen ausgelegt.Über den praktischen Push-Step-Drehknopf kann schnell zwischen der 8,33-kHz- und 25-kHz-Abstimmung gewechselt werden. Dadurch lassen sich Frequenzen schnell und komfortabel einstellen.Eine besonders praktische Funktion ist Dual Watch. Damit können die aktive und die Standby-Frequenz gleichzeitig überwacht werden. Der Pilot kann somit beispielsweise auf einer Frequenz kommunizieren und gleichzeitig eine zweite relevante Frequenz abhören.Das TY91 verfügt außerdem über ein integriertes 2-Platz-Intercom für Pilot und Copilot. Verschiedene Einstellmöglichkeiten ermöglichen eine Anpassung des Intercoms an unterschiedliche Headsets und Geräuschpegel im Cockpit.Das Intercom ist für die Verwendung mit üblichen Aviation-Headsets ausgelegt. Bei Verwendung eines dynamischen Mikrofons ist laut Trig ein entsprechender verstärkter Adapter erforderlich.Zusätzlich besitzt das TY91 einen integrierten Audioverstärker für einen externen Lautsprecher. Dadurch kann das Funkgerät auch in Installationen eingesetzt werden, bei denen die Funkkommunikation über einen Cockpitlautsprecher wiedergegeben werden soll. Dies ist beispielsweise bei bestimmten Segelflugzeug-Installationen interessant.Für häufig verwendete Frequenzen stehen 9 programmierbare Frequenzspeicher zur Verfügung. Regelmäßig benötigte Frequenzen können dadurch schnell aufgerufen werden.Der große Versorgungsspannungsbereich von 11 bis 33 V DC ermöglicht den Betrieb sowohl in typischen 12-V- als auch in 24-V-Bordnetzen, ohne dass eine besondere Konfiguration der Versorgungsspannung erforderlich ist.Das abgesetzte Funkmodul misst nur ca. 48 × 66 × 160 mm. Durch die getrennte Installation kann das Modul an einer geeigneten Stelle hinter dem Instrumentenbrett oder an einer anderen verfügbaren Position im Luftfahrzeug montiert werden.Das gesamte System wiegt lediglich ca. 460 g und ist damit besonders für Luftfahrzeuge interessant, bei denen geringes Gewicht eine wichtige Rolle spielt.Für Flugzeuge mit Tandemsitzanordnung kann ein TY91 mit zwei TC90-Bedieneinheiten betrieben werden. Dadurch lässt sich dasselbe Funkgerät sowohl vom vorderen als auch vom hinteren Sitz aus bedienen. Beide Bedieneinheiten können Frequenzen einstellen und Funktionen des Funkgerätes steuern.Das TY91 ist vollständig für den Einsatz als Flugfunkgerät zertifiziert und erfüllt unter anderem ETSO- und TSO-Anforderungen.Eigenschaften:Kompaktes VHF/AM-Flugfunkgerät8,33-kHz- und 25-kHz-Kanalraster6 W HF-SendeleistungGetrenntes Funkmodul und TC90-BedienteilBesonders geringer Platzbedarf im InstrumentenbrettTC90-Bedienteil nur ca. 44 × 63 × 35 mmEinbau im 57-mm-/2¼-Zoll-Rundinstrumentenausschnitt möglichAlternativ kompakter rechteckiger Panelausschnitt möglichHelles und übersichtliches DisplayGleichzeitige Anzeige von aktiver und Standby-FrequenzPush-Step-Funktion zum schnellen Wechsel der FrequenzabstimmungDual-Watch-FunktionGleichzeitige Überwachung von zwei FrequenzenIntegriertes 2-Platz-IntercomFür Standard-Aviation-Headsets optimiertIntegrierter Audioverstärker für externen LautsprecherBetrieb auch mit Cockpitlautsprecher möglich9 programmierbare FrequenzspeicherGroßer Versorgungsspannungsbereich von 11 bis 33 V DCGeeignet für 12-V- und 24-V-BordnetzeKein Lüfter erforderlichFunkmodul flexibel und getrennt vom Bedienteil installierbarZweite TC90-Bedieneinheit optional möglichIdeal für Tandem-CockpitsGeringes Systemgewicht von ca. 460 gETSO-/TSO-zertifiziertTechnische Daten:Modell: Trig TY91Gerätetyp: VHF/AM Aviation TransceiverKanalraster: 8,33 kHz / 25 kHzEmpfängerklasse: Class C / Class ESenderklasse: Class 4 / Class 6HF-Sendeleistung: 6 WDual Watch: JaIntercom: integriertes 2-Platz-IntercomFrequenzspeicher: 9 programmierbare SpeicherplätzeExterner Lautsprecher: Ja, integrierter AudioverstärkerVersorgungsspannung: 11 – 33 V DCTypische Stromaufnahme bei 14 V im Empfangsbetrieb: ca. 200 mATypische Stromaufnahme bei 14 V im Sendebetrieb: ca. 2 AKühlung: kein Lüfter erforderlichGewicht des Systems: ca. 460 gAbmessungen:TC90 Bedienteil: ca. 44 × 63 × 35 mmEinbautiefe des TC90 mit D-Sub-Stecker: ca. 74 mmFunkmodul: ca. 48 × 66 × 160 mm inklusive AnschlussZulassungen / Standards:ETSO-2C169aETSO-2C128TSO-C169aTSO-C128aED-23CED-67DO-186BDO-178B Level BDO-254 Level CDual Watch:Mit der integrierten Dual-Watch-Funktion können zwei Frequenzen gleichzeitig überwacht werden.Dadurch kann beispielsweise die aktive Funkfrequenz verwendet werden, während gleichzeitig die Standby-Frequenz auf eingehende Funksprüche überwacht wird.Integriertes Intercom:Das TY91 verfügt über ein integriertes 2-Platz-Intercom für Pilot und Copilot.Das Intercom ist für Standard-Aviation-Headsets optimiert und kann an unterschiedliche Cockpit- und Geräuschbedingungen angepasst werden.Bei Verwendung eines dynamischen Mikrofons ist ein entsprechender verstärkter Adapter erforderlich.Flexible Installation:Das TY91 besteht aus zwei Komponenten:TC90 BedieneinheitTY91 FunkmodulDie kompakte TC90-Bedieneinheit wird im Instrumentenbrett montiert, während das eigentliche Funkmodul an einer geeigneten Position im Luftfahrzeug installiert werden kann.Dadurch benötigt das System deutlich weniger Platz im Instrumentenbrett als ein klassisches Funkgerät mit integriertem Funkmodul.Tandem-Cockpit / zweite Bedieneinheit:Ein TY91 kann mit zwei TC90-Bedieneinheiten betrieben werden.Diese Konfiguration ist insbesondere für Segelflugzeuge, Motorsegler und andere Luftfahrzeuge mit Tandemsitzanordnung interessant. Das Funkgerät kann dadurch von beiden Cockpitpositionen aus bedient werden.Eine zweite TC90-Bedieneinheit ist separat erhältlich.Installation:Das TC90-Bedienteil kann entweder in einem klassischen 57-mm-/2¼-Zoll-Rundinstrumentenausschnitt oder in einem kompakten rechteckigen Panelausschnitt installiert werden.Das eigentliche TY91-Funkmodul wird getrennt davon an einer geeigneten Stelle im Luftfahrzeug montiert.Die Installation muss entsprechend den für das jeweilige Luftfahrzeug geltenden luftrechtlichen und technischen Anforderungen durchgeführt werden.Lieferumfang:Trig TY91 VHF-FlugfunksystemTY91 FunkmodulTC90 BedieneinheitGerätesteckerMontageplatteKabelsatz und weiteres Installationszubehör sind, sofern nicht ausdrücklich angegeben, separat erhältlich.Das Trig TY91 ist eine besonders interessante Lösung für Piloten und Luftfahrzeughalter, die ein kompaktes, leichtes und flexibel installierbares 8,33-kHz-Flugfunkgerät suchen. Mit 6 W Sendeleistung, Dual Watch, integriertem 2-Platz-Intercom, 9 Frequenzspeichern und einem Systemgewicht von nur ca. 460 g bietet das TY91 umfangreiche Funktionen bei sehr geringem Platzbedarf. Das abgesetzte Funkmodul und die Möglichkeit einer zweiten Bedieneinheit machen das System insbesondere für Segelflugzeuge, Motorsegler, Ultraleichtflugzeuge und Tandem-Cockpits interessant.
Durchschnittliche Bewertung von 0 von 5 Sternen
Das Trig TY96 ist ein leistungsstarkes VHF/AM-Flugfunkgerät mit 8,33- und 25-kHz-Kanalraster für den festen Einbau in Flugzeuge der Allgemeinen Luftfahrt. Mit einer HF-Sendeleistung von 10 Watt, einem besonders flachen Gehäuse von nur 33 mm Höhe und umfangreichen Funktionen wie Dual Watch, Say Again, integriertem 2-Platz-Intercom und programmierbarer Flugplatzdatenbank verbindet das TY96 hohe Funkleistung mit komfortabler Bedienung.Das TY96 unterstützt sowohl das 8,33-kHz- als auch das 25-kHz-Kanalraster und erfüllt damit die entsprechenden Anforderungen für den europäischen Flugfunk.Mit einer Sendeleistung von 10 Watt bietet das TY96 eine deutlich höhere Ausgangsleistung als viele kompakte 6-W-Flugfunkgeräte und eignet sich damit besonders für anspruchsvolle Installationen in Motorflugzeugen und anderen Luftfahrzeugen der Allgemeinen Luftfahrt.Besonders flaches Stack-GehäuseEin wesentlicher Vorteil des TY96 ist die besonders kompakte Bauhöhe.Mit lediglich 33 mm Höhe benötigt das Funkgerät nur wenig Platz im Avionik-Stack und ermöglicht eine effiziente Nutzung des vorhandenen Instrumentenbretts.Das Bedienfeld misst ca. 33 × 159 mm, die Einbautiefe im Tray beträgt ca. 230 mm.Durch die geringe Bauhöhe eignet sich das TY96 auch hervorragend für die Nachrüstung bestehender Avionik-Stacks. Das Gerät besitzt die gleiche Bauhöhe wie beispielsweise das Garmin SL40 und kann daher für entsprechende Modernisierungsprojekte interessant sein.Helles und übersichtliches DisplayDas klare Display zeigt gleichzeitig die aktive und die Standby-Frequenz an.Zusätzlich können ICAO-Kennungen oder individuell programmierte Bezeichnungen für gespeicherte Frequenzen dargestellt werden. Dadurch lassen sich häufig verwendete Flugplatz- und Funkstellen schnell identifizieren.Die Bedienoberfläche wurde bewusst übersichtlich gestaltet, sodass wichtige Funktionen während des Fluges schnell erreichbar bleiben.Push Step – schnelle FrequenzeinstellungDer von Trig entwickelte Push-Step-Drehknopf ermöglicht einen schnellen Wechsel zwischen der Frequenzabstimmung im 8,33-kHz- und 25-kHz-Raster.Dadurch können Frequenzen schnell eingestellt werden, ohne unnötig viele einzelne Frequenzschritte durchlaufen zu müssen.Dual Watch – zwei Frequenzen gleichzeitig überwachenMit der integrierten Dual-Watch-Funktion können die aktive und die Standby-Frequenz gleichzeitig überwacht werden.Der Pilot kann beispielsweise auf der aktiven Frequenz kommunizieren und gleichzeitig eine zweite relevante Frequenz abhören.Damit bietet das TY96 eine praktische Möglichkeit, beispielsweise vor einem Frequenzwechsel bereits die nächste Funkstelle zu überwachen.Say Again – letzten Funkspruch wiederholenEine besonders praktische Funktion des TY96 ist Say Again.Das Funkgerät zeichnet den zuletzt empfangenen Funkspruch automatisch auf. Auf Knopfdruck kann diese Übertragung erneut wiedergegeben werden.Wurde beispielsweise ein Rufzeichen, eine Freigabe, eine Frequenz oder eine andere Anweisung nicht vollständig verstanden, kann der Pilot den letzten Funkspruch erneut abhören, anstatt unmittelbar eine Wiederholung über Funk anzufordern.Diese Funktion ist sowohl für erfahrene Piloten als auch für Flugschüler besonders hilfreich.Emergency-Taste – schneller Zugriff auf 121,5 MHzDas TY96 verfügt über eine separate Emergency-Taste.Durch kurzes Betätigen wird automatisch die internationale Notfrequenz 121,500 MHz ausgewählt.Gleichzeitig werden entsprechende Mikrofon- und Lautstärkeeinstellungen aktiviert, um in einer möglichen Stress- oder Notsituation eine schnelle Funkverbindung zu unterstützen.Integriertes 2-Platz-Stereo-IntercomDas TY96 verfügt über ein integriertes 2-Platz-Intercom für Pilot und Copilot.Dadurch kann in vielen Installationen auf ein separates Intercomsystem verzichtet werden.Das Audiosystem unterstützt außerdem Stereo-Musik sowie zusätzliche Audioeingänge für akustische Warnungen und andere Audiosignale.Nicht sicherheitsrelevante Audioquellen können so konfiguriert werden, dass sie während des Funkverkehrs automatisch in der Lautstärke reduziert bzw. stummgeschaltet werden.Sicherheitsrelevante Warnsignale können entsprechend so konfiguriert werden, dass sie weiterhin hörbar bleiben.Programmierbare FrequenzdatenbankEin weiterer großer Vorteil des TY96 ist die integrierte und vom Benutzer konfigurierbare Frequenzdatenbank.Mehr als 200 Frequenzen und zugehörige Kennungen können im Gerät gespeichert werden.Damit können beispielsweise regelmäßig verwendete:FlugplätzeTower-FrequenzenGround-FrequenzenATIS-FrequenzenFIS-FrequenzenApproach-Frequenzenoder andere Funkstellenmit individuellen Bezeichnungen gespeichert werden.Die Datenbank kann über die USB-Schnittstelle an der Gerätefront geladen und aktualisiert werden.Die Frequenzdatenbank basiert auf einer CSV-Datei und kann vom Benutzer individuell zusammengestellt werden. Für die Nutzung der eigenen Datenbank fallen keine laufenden Abonnementgebühren an.Dies ist insbesondere für Vereinsflugzeuge, Flugschulen und Flottenbetreiber interessant, da häufig verwendete Frequenzen individuell vorbereitet werden können.GPS-IntegrationDas TY96 unterstützt die Integration kompatibler GPS-/Avioniksysteme über das SL40-Protokoll.Dadurch können Frequenzinformationen von einem kompatiblen Navigationssystem an das Funkgerät übertragen bzw. angezeigt werden.Dies ermöglicht eine komfortable Integration des TY96 in entsprechend ausgestattete Avioniksysteme.Effiziente Kühlung ohne LüfterTrotz der hohen 10-W-Sendeleistung benötigt das TY96 keinen zusätzlichen Kühlventilator.Das Gerät wurde für eine effiziente Wärmeabfuhr entwickelt und kommt ohne externe aktive Kühlung aus.Dies reduziert zusätzliche Geräuschquellen und bewegliche Komponenten innerhalb des Avioniksystems.Eigenschaften:VHF/AM-Flugfunkgerät8,33-kHz- und 25-kHz-Kanalraster10 W HF-SendeleistungBesonders flaches Stack-GehäuseNur 33 mm BauhöheHelles und übersichtliches DisplayGleichzeitige Anzeige von aktiver und Standby-FrequenzAnzeige von ICAO- oder individuellen StationskennungenPush-Step-FunktionSchneller Wechsel zwischen 8,33- und 25-kHz-AbstimmungDual-Watch-FunktionGleichzeitige Überwachung von zwei FrequenzenSay-Again-FunktionWiedergabe des zuletzt empfangenen FunkspruchsSeparate Emergency-TasteDirekter Zugriff auf 121,500 MHzIntegriertes 2-Platz-IntercomStereo-Audio-UnterstützungStereo-MusikeingangZusätzliche Audioeingänge für Warnsignale und andere AudioquellenKonfigurierbares Audio-MutingProgrammierbare FrequenzdatenbankSpeicherung von über 200 Frequenzen und KennungenICAO- und individuelle StationsbezeichnungenUSB-Anschluss an der GerätefrontDatenbank-Update über USBBenutzerdefinierte CSV-FrequenzdatenbankKeine Abonnementgebühren für die benutzerdefinierte FrequenzdatenbankGPS-/Avionikintegration über SL40-Protokoll11 – 33 V DC VersorgungsspannungGeeignet für 12-V- und 24-V-BordnetzeKeine aktive Kühlung / kein Lüfter erforderlichBesonders geeignet für General AviationInteressant für Flugschulen und VereinsflugzeugeETSO- und TSO-zugelassenTechnische Daten:Modell: Trig TY96Gerätetyp: VHF/AM Aviation TransceiverKanalraster: 8,33 kHz / 25 kHzHF-Sendeleistung: 10 WDual Watch: JaSay Again: JaEmergency-Funktion: Ja, 121,500 MHzIntercom: integriertes 2-Platz-IntercomStereo-Audio: JaZusätzliche Audioeingänge: JaFrequenzdatenbank: über 200 Frequenzen und KennungenDatenbank-Übertragung: USBGPS-/Avionikschnittstelle: SL40-ProtokollVersorgungsspannung: 11 – 33 V DCTypische Stromaufnahme bei 14 V im Empfangsbetrieb: ca. 265 mABetriebstemperatur: -20 °C bis +55 °CKühlung: kein Lüfter erforderlichGewicht: ca. 0,95 kgBedienfeld: ca. 33 × 159 mmEinbautiefe im Tray: ca. 230 mmZulassungen / Standards:ETSO-2C128ETSO-2C169aTSO-C128aTSO-C169aED-23CED-67DO-186BDO-207DO-178B Level BDO-254 Level CDO-160GDual Watch:Mit Dual Watch können zwei Frequenzen gleichzeitig überwacht werden.Die aktive Frequenz bleibt für die Funkkommunikation verfügbar, während gleichzeitig die Standby-Frequenz auf eingehende Funkübertragungen überwacht werden kann.Say Again:Die Say-Again-Funktion ermöglicht die erneute Wiedergabe des zuletzt empfangenen Funkspruchs.Dies ist besonders hilfreich, wenn beispielsweise eine Freigabe, ein Rufzeichen oder eine Frequenz nicht vollständig verstanden wurde.Emergency-Funktion:Über die separate Emergency-Taste kann schnell die internationale Notfrequenz 121,500 MHz aktiviert werden.Diese Funktion ermöglicht im Notfall einen schnellen Zugriff auf die wichtigste Notruffrequenz, ohne diese manuell einstellen zu müssen.Frequenzdatenbank und USB:Das TY96 verfügt über eine vom Benutzer konfigurierbare Frequenzdatenbank mit Platz für über 200 Frequenzen und Kennungen.Die Datenbank kann über den USB-Anschluss an der Frontseite des Funkgerätes geladen werden.Damit lassen sich häufig verwendete Flugplätze und Funkstellen individuell vorbereiten und direkt über ihre Kennung aufrufen.Integriertes Intercom und Audio:Das integrierte 2-Platz-Intercom ermöglicht die Kommunikation zwischen Pilot und Copilot.Zusätzlich können Stereo-Musik und externe Audioquellen eingebunden werden. Dadurch können beispielsweise akustische Warnungen von anderen Avioniksystemen über die angeschlossenen Headsets wiedergegeben werden.Installation:Das TY96 ist als besonders flaches Stack-Funkgerät ausgeführt.Mit einer Bedienfeldhöhe von nur 33 mm benötigt es wenig Platz im Avionik-Stack. Die Einbautiefe im Tray beträgt ca. 230 mm.Der große Versorgungsspannungsbereich von 11 bis 33 V DC ermöglicht die Installation sowohl in 12-V- als auch in 24-V-Bordnetzen.Das Gerät benötigt keinen zusätzlichen Kühlventilator.Die Installation muss entsprechend den für das jeweilige Luftfahrzeug geltenden luftrechtlichen und technischen Anforderungen durchgeführt werden.Lieferumfang:Trig TY96 VHF-FlugfunkgerätEinbau- und Verkabelungszubehör ist, sofern nicht ausdrücklich im Lieferumfang angegeben, separat erhältlich.Das Trig TY96 ist eine leistungsfähige Lösung für Piloten und Luftfahrzeughalter, die ein modernes 8,33-kHz-Flugfunkgerät mit hoher 10-W-Sendeleistung und geringem Platzbedarf im Avionik-Stack suchen. Mit Dual Watch, Say Again, Emergency-Taste, integriertem 2-Platz-Stereo-Intercom und einer über USB programmierbaren Datenbank für mehr als 200 Frequenzen bietet das TY96 zahlreiche Funktionen für komfortable und effiziente Funkkommunikation.Die Kombination aus hoher Sendeleistung, nur 33 mm Bauhöhe und umfangreichen Komfortfunktionen macht das TY96 insbesondere für Motorflugzeuge, Flugschulen, Vereinsflugzeuge und moderne General-Aviation-Cockpits interessant.
Durchschnittliche Bewertung von 0 von 5 Sternen
Der Trig TY91 / TY92 Kabelsatz, kurz ist ein vorkonfektionierter Anschlusskabelsatz für die kompakten Flugfunksysteme Trig TY91 und TY92. Er erleichtert die elektrische Installation des Funkmoduls und der TC90-Bedieneinheit und ist insbesondere für Einbauten geeignet, bei denen beide Komponenten relativ nah beieinander montiert werden.Die Verbindung zwischen dem TY91/TY92-Funkmodul und dem TC90-Bedienteil beträgt bei dieser kurzen Ausführung ca. 1 Meter.Die übrigen Anschlussleitungen für Stromversorgung, Masse, Audio, PTT und weitere Funktionen besitzen ausreichend Länge für eine typische Cockpitinstallation.Der Kabelsatz enthält bereits vorbereitete Anschlüsse für Stromversorgung, Masse, Lautsprecher, Intercom, Kopfhörer, Mikrofone, PTT-Tasten, AUX-Audio sowie Step- und Transfer-Tasten.Alle Audioleitungen sind geschirmt ausgeführt, um Störeinflüsse innerhalb der Avionikinstallation zu minimieren.Zusätzlich sind zwei Sätze Kopfhörer- und Mikrofoneinbaubuchsen Bestandteil des Kabelsatzes.Eigenschaften:Vorkonfektionierter KabelsatzPassend für Trig TY91 und TY92Kurze AusführungTY91/TY92 zu TC90 ca. 1 mIdeal bei nahe beieinander montiertem Funkmodul und BedienteilVorbereitete StromversorgungMasseanschlussKopfhörer- und MikrofonanschlüssePTT-AnschlüsseIntercom-AnschlussLautsprecheranschlussAUX-AudioeingangStep-/Transfer-AnschlüsseGeschirmte Audioleitungen2 Sätze Kopfhörer- und Mikrofoneinbaubuchsen enthaltenReduziert Installations- und VerkabelungsaufwandTechnische Daten:Hersteller: Trig AvionicsAusführung: Radio Wiring Harness ShortTrig Part Number: 01987-00TY91/TY92 zu TC90: ca. 100 cmWeitere Anschlussleitungen: ca. 300 cmAudioleitungen: geschirmtAusführung: vorkonfektioniertLieferumfang:Trig TY91 / TY92 Kabelsatz, kurze AusführungAnschlussstecker2 Sätze Kopfhörer- und MikrofoneinbaubuchsenWeitere installationsabhängige Komponenten sind, sofern nicht ausdrücklich angegeben, separat erhältlich.Der Trig TY91 / TY92 Kabelsatz, kurz eignet sich besonders für kompakte Installationen, bei denen Funkmodul und TC90-Bedieneinheit relativ nah zueinander montiert werden. Die vorkonfektionierte Ausführung und die bereits enthaltenen Headsetbuchsen erleichtern eine saubere und zuverlässige Installation.
Durchschnittliche Bewertung von 0 von 5 Sternen

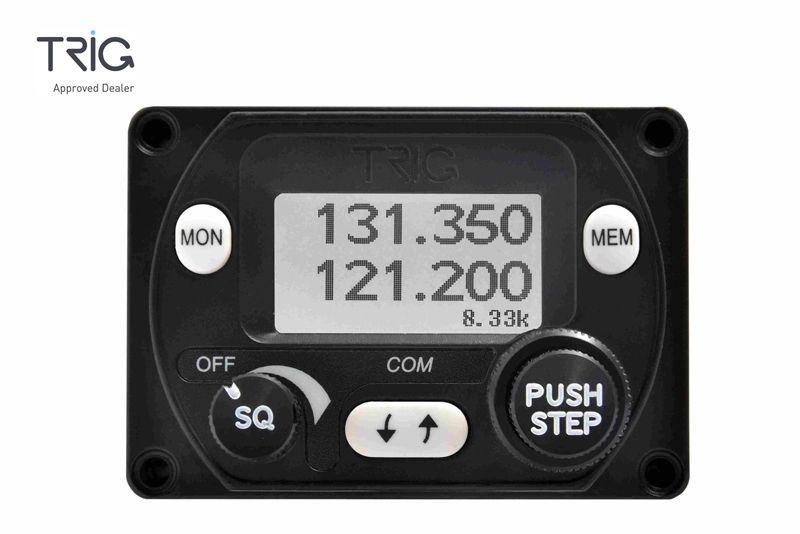

Die Trig TC90 ist die kompakte Bedieneinheit für die VHF-Flugfunkgeräte Trig TY91 und TY92. Sie dient zur Steuerung des abgesetzt installierten Funkmoduls und ermöglicht dadurch eine besonders platzsparende und flexible Installation des Flugfunksystems.Die TC90-Bedieneinheit misst lediglich ca. 44 × 63 × 35 mm und benötigt damit nur sehr wenig Platz im Instrumentenbrett.Sie kann wahlweise in einem klassischen 57-mm-/2¼-Zoll-Rundinstrumentenausschnitt oder in einem kompakten rechteckigen Panelausschnitt installiert werden.Ideal für Tandem-CockpitsEin einzelnes TY91- oder TY92-Funkgerät kann mit zwei TC90-Bedieneinheiten betrieben werden.Dadurch eignet sich die zusätzliche TC90 besonders für Segelflugzeuge, Motorsegler, Trainingsflugzeuge, Tandem-Cockpits und andere Luftfahrzeuge mit zwei Bedienpositionen.Beide Bedieneinheiten können Frequenzen einstellen und Funktionen des angeschlossenen TY91 oder TY92 steuern.Übersichtliches DisplayDas Display zeigt gleichzeitig die aktive und die Standby-Frequenz an.Dadurch hat der Pilot die aktuell verwendete sowie die als nächstes vorbereitete Frequenz gleichzeitig im Blick.Push StepDer integrierte Push-Step-Drehregler ermöglicht den schnellen Wechsel zwischen den verfügbaren Frequenzrastern.In Verbindung mit einem TY91 oder TY92 kann dadurch schnell zwischen 8,33-kHz- und 25-kHz-Abstimmung gewechselt werden.Dual WatchÜber die TC90 wird auch die Dual-Watch-Funktion des angeschlossenen Funkgerätes bedient.Damit können aktive und Standby-Frequenz gleichzeitig überwacht werden.9 FrequenzspeicherDie TC90 bietet 9 Frequenzspeicher.Häufig verwendete Frequenzen können gespeichert und anschließend schnell aufgerufen werden.Dual-Control-BetriebBei einer Installation mit zwei TC90-Einheiten werden die wesentlichen Einstellungen zwischen den beiden Bedienteilen synchronisiert.Dadurch kann das Funkgerät sowohl vom vorderen als auch vom hinteren Sitz bedient werden.Eigenschaften:Bedieneinheit für Trig TY91 und TY92Ideal als zweite BedieneinheitFür Tandem-Cockpits geeignetBis zu zwei TC90 an einem TY91/TY92 möglichSehr kompakte BauformEinbau in 57-mm-/2¼-Zoll-Rundinstrumentenausschnitt möglichAlternativer rechteckiger Panelausschnitt möglichAktive und Standby-Frequenz gleichzeitig sichtbarPush-Step-FunktionDual-Watch-Bedienung9 FrequenzspeicherBeleuchtetes DisplayFrequenzwahl über Doppel-DrehreglerDual-Control-UnterstützungETSO-/TSO-zertifiziertTechnische Daten:Modell: Trig TC90Gerätetyp: VHF Radio Control HeadKompatibilität: Trig TY91 / TY92Abmessungen: ca. 44 × 63 × 35 mmEinbautiefe mit D-Sub-Stecker: ca. 74 mmEinbau: 57-mm-/2¼-Zoll-Rundinstrument oder rechteckiger PanelausschnittFrequenzspeicher: 9Dual Control: JaMaximale Anzahl TC90 an einem Funkgerät: 2Betriebstemperatur: -20 °C bis +70 °CZulassung:ETSO-2C169aTSO-C169aWichtiger Hinweis:Bei diesem Artikel handelt es sich ausschließlich um die TC90-Bedieneinheit.Ein TY91- oder TY92-Funkmodul ist nicht im Lieferumfang enthalten.Die TC90 kann als Ersatzbedieneinheit oder als zusätzliche zweite Bedienstelle für eine Tandem-Installation verwendet werden.Lieferumfang:Trig TC90 BedieneinheitWeiteres Installations- und Verkabelungszubehör ist, sofern nicht ausdrücklich angegeben, separat erhältlich.Die Trig TC90 ist besonders für Piloten und Luftfahrzeughalter interessant, die ein vorhandenes TY91- oder TY92-Flugfunksystem um eine zweite Bedienposition erweitern möchten. Durch die kompakte Bauform, Dual-Control-Unterstützung und flexible Einbaumöglichkeit eignet sie sich hervorragend für Tandem-Cockpits und andere Installationen mit mehreren Bedienpositionen.
