Flymap L

Das Flymap System ist ein High-End Navigationssystem für die leichte Luftfahrt. Durch das brilliante High-Brightness Display ist auch bei schwierigen Lichtverhältnissen eine optimale Ablesbarkeit sichergestellt.

Grundfunktionen:

Touch-Screen

Die komplette Bedienung erfolgt über den hochwertigen Touch-Screen des Systems. Sie ist äußerst intuitiv und kann mit dem "dicken Daumen" erfolgen. Sie werden weder kleine Windows-Bedienelemente noch verschachtelte Menüstrukturen finden.

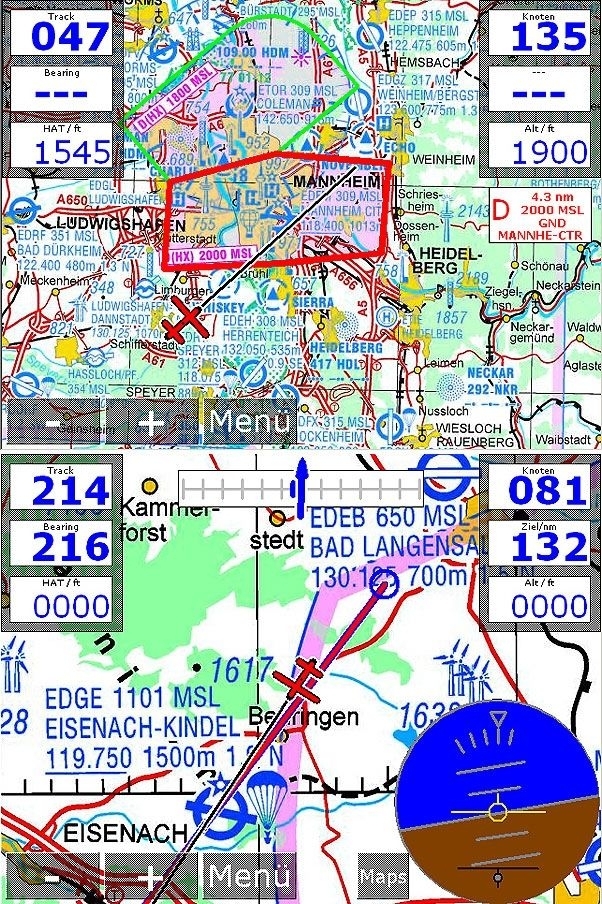

Kartendarstellung

Die Kartendarstellung erfolgt wahlweise im "Course-Up" oder im "North Up" Modus. Alle Anzeigenfenster können frei konfiguriert werden. Wenn Sie "Course Up" wählen, dreht sich die Karte um das Flugzeugsymbol, welches sich immer am unteren Rand der Karte befindet. Der sichtbare Bereich vor dem Symbol ist somit sehr groß und Sie haben immer einen weitreichenden Überblick.

Sichtanflugkarten

Durch Antippen des Flugplatzes auf der Karte blenden Sie die Platzrunde in die ICAO-Karte ein. Die Sichtanflugkarten werden im richtigen Maßstab in die Karte eingeblendet. Sobald das Flugzeug den Rand der eingeblendeten Sichtanflugkarte erreicht, wird die Platzrunde automatisch auf eine optimale Größe gebracht. Sie schwenken auf die Platzrundenlinie ein und fliegen sicher zur Piste. Alle Flymap-Funktionen, wie beispielweise das Zoomen und das Verschieben der Karte, bleiben natürlich erhalten.

Terrainanzeige

Flymap zeigt durch farbige Markierung die Geländehöhen an. Die Terrainanzeige setzt ein, wenn die Höhe über Grund 1.000 ft unterschreitet.

Gelbe Flächen:

Höhe über Grund liegt zwischen 100 ft und 500 ft

Rote Flächen:

Höhe über Grund liegt unter 100 ft oder das Gelände liegt höher als die aktuelle Flughöhe

Luftraumwarnung

Flymap hebt die Luftraumgrenzen deutlich hervor. Abhängig von Ihrer aktuellen Flughöhe erfolgt die Anzeige mit Luftraumklasse, der Ober- und Untergrenzen und Ihrer Entfernung zum Luftraum.

Erweiterte Funktionen:

TCAS

Zu Ihrer Sicherheit bietet Flymap eine optionale TCAS Anbindung. Sehen Sie den Abstand und die Höhe von sich anähernden Luftfahrzeugen.

Zielauswahl

Die Auswahl des Zieles kann über die Luftfahrtfunktionen des Flymap Systems erfolgen oder über die Auswahl von Stadt, Straße, Hausnummer (Option).

Zielgebiet

Der Bereich um das Zielgebiet wird als Vektorkarte in die Luftfahrerkarte eingeblendet. Eine sehr intuitive Darstellung für Sie als Piloten. Das Ziel liegt immer voraus im Focus und die Displayfläche wird optimal genutzt. Bei Annäherung an den Einsatzort wird die Vektordarstellung automatisch vergrößert. Über die + und - Tasten kann jederzeit Einfluss auf den Zoomfaktor genommen werden.

Erweiterungen:

Künstlicher Horizont

Vollelektronischer Lagesensor mit Magnetometer (AHRS-System). Dieses System liefert neben der Anzeige der Lage im Raum auch das Heading des Fliegers. Das Gewicht für das komplette Horizont-System liegt bei sensationellen 300 g.

Satellitentelefon

Rufen Sie im Flug das aktuelle Wetter ab!

Paneleinbausatz

Ein Paneleinbausatz sowie eine 3D Zeichnung zum Panel-Einbau stehen zur Verfügung.

Stromversorgung/GPS

Das Gerät benötigt lediglich 12 - 40 V Gleichspannung und einen GPS-Empfänger. Das GPS gehört zum Lieferumfang.

Technische Daten:

• Multifunktionsdisplay

• Bildschirm: Diagonale 6,4 Zoll/ca. 162 mm

• Sichtbarer Bereich ca. 132 mm x 97 mm

• High-Brightness Display, Leuchtstärke >1000cd/m2

• Bedienung: Hochwertiger Touch-Sensor

• Drehregler für Displayhelligkeit

• Speichermodulanschluss auf der Vorderseite

• Betrieb ohne rotierende Massenspeicher (Solid State)

• Material: Aluminiumgehäuse, schwarz eloxiert

• Spannung: 12 V bis 28 V Gleichspannung, automatische Anpassung

• Größe: 158 x 120 x 50 mm

• Gewicht: 980 g

Lieferumfang:

• FlymapL

• GPS-Antenne

• digitale ICAO-Karte Deutschland

• digitale Anflugkarten Deutschland

• Kabelbaum
